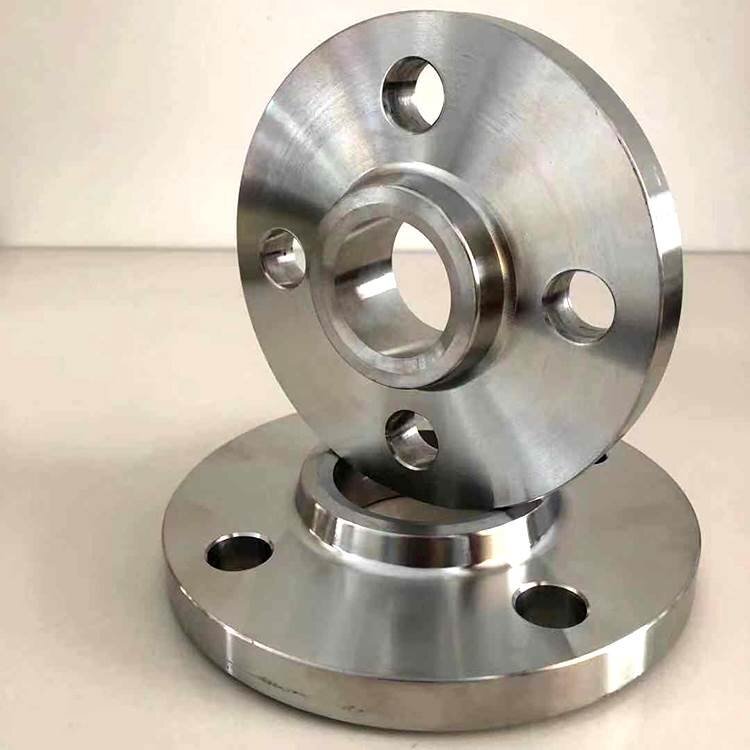

板式平焊法蘭是常見的管道連接件之一。作為管道系統中的一部分，法蘭連接件可發揮重要作用。在工業、建筑、石油、化工、水處理等領域中廣泛應用。本文將從板式平焊法蘭的定義、結構、性能、分類、制造工藝、檢測方法等方面解析板式平焊法蘭。

一、板式平焊法蘭的定義及結構

板式平焊法蘭又稱為普通平焊法蘭，是一種與管道法蘭連接的圓形平面零件。它通常由兩個相同的法蘭盤、法蘭墊和螺栓組成。法蘭盤上有螺孔，用于固定法蘭盤在管道兩端，法蘭墊介于法蘭盤之間，用于填充并平衡管道中的壓力。由于其結構簡單、使用方便，板式平焊法蘭被廣泛應用于各種管道系統中。

二、板式平焊法蘭的性能

板式平焊法蘭具有較好的密封性、耐腐蝕性、強度高、重量輕等性能。其密封性能可通過選用不同的墊片材料實現。根據不同場合和流體性質，可選用橡膠、聚四氟乙烯、石墨等墊片材料，這些材料具備優異的彈性、耐高溫、抗腐蝕等性能，可有效防止管道漏氣、漏液現象的發生。此外，板式平焊法蘭還具有自由安裝、簡便維修、拆卸方便等特點。

三、板式平焊法蘭的分類

板式平焊法蘭根據制造標準、材料、壓力、密封面形狀等不同特點，可分為不同類型和規格。一般按標準可分為國內標準GB/T、美國標準ANSI、德國標準DIN、日本標準JIS等；按材料可分為碳鋼、不銹鋼、合金鋼等；按壓力等級可分為PN0.25-PN400、5K-40K等；按密封面形狀可分為平面、凸面、凹面等。不同類型的法蘭具備不同的特點，應根據單個管道系統的特點和需求來選擇合適的法蘭。

四、板式平焊法蘭的制造工藝

板式平焊法蘭制造工藝主要包括冷、熱鍛造、精加工等工藝。一般來說，板式平焊法蘭基本形狀采用鍛造工藝，然后再進行加工、清洗、檢測等過程。鍛造工藝能夠保證法蘭的強度和密度，加工工藝則保證了法蘭的精度和質量。

五、板式平焊法蘭的檢測方法

為了保證板式平焊法蘭的質量和安全性，進行各種技術檢驗。檢驗方法包括超聲波探傷、射線檢測、滲透檢測等，主要用來檢查法蘭的表面裂紋、內部缺陷、材料及密封性能等是否符合標準和設計要求。

板式平焊法蘭是管道系統中不可缺少的連接部件，具有較好的密封力、耐腐蝕性、強度高、重量輕等優點。為了保證運行安全和有效性，需要根據實際情況選擇合適類型和規格的法蘭，并進行科學的制造與檢測。
